東京都内からの依頼です
ＵＳＢメモリがパソコンから認識されなくなったため、依頼者様が自分でケースを開けてみたとのことです

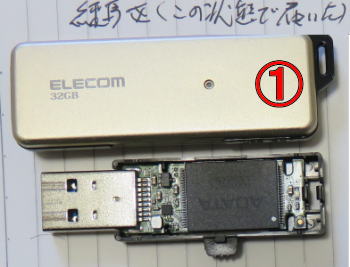

①は送られて来た状態の写真です。既にケースが開けられて封筒に入っていました
ＥＬＥＣＯＭのこの製品はケースから簡単に基板を取り出すことができます
顕微鏡で確認しましたが曲がったような形跡はありません
コネクタ周辺の半田不良はなく、測定器で各部の信号を確認しても異常はありません

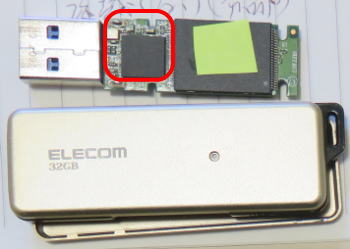

コントローラの信号波形を確認すると、僅かに信号の出ていない箇所がみつかりました。
このコントローラは最も交換しにくい６４接点の製品です。
端子式ではなく接点式で基板に半田付けされていて、更に、このチップの裏面も基板に半田付けされています

このコントローラを取り外すには熱で破損しないように特別な方法が必要です
しかし、顕微鏡の倍率を最大に拡大するとコントローラの接点の数か所に半田不良があるのを突き止めました

半田補強をすることにより無事に認識され、データを取り出せました

軽度物理破損で料金８０００円を頂きました
今回の依頼品は難易度の高い作業ですが、弊社では軽度物理破損と位置付けています
