大阪府内からの依頼です
ＵＳＢメモリをパソコンに取り付けたまま落としたら認識されなくなったとのことです。
この依頼品は今までにない破損の症状を起こしていました。

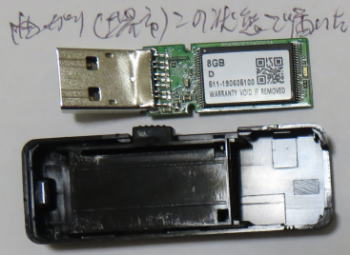

届いた依頼品を取り出すとケースから中の基板が取り出されていました（最初の写真参照）。この写真のようにコネクタが曲がっているだけのように見えます。
パソコンに取り付けても反応しません。

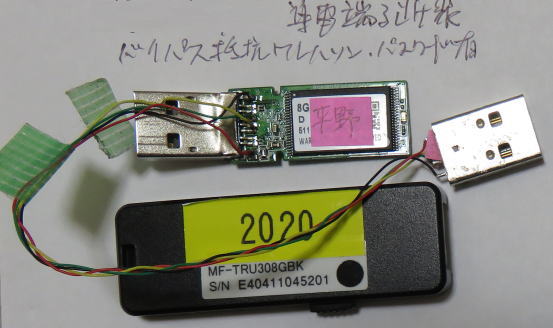

コネクタの導電端子の導通テストをすると断線症状のため迂回のリード線をつけました。コネクタの内部で断線しているようです。しかし、パソコンからは以前として認識されません。
これはかなりの重度物理破損かと思い更に顕微鏡で確認を進めると、異常を見つけました。

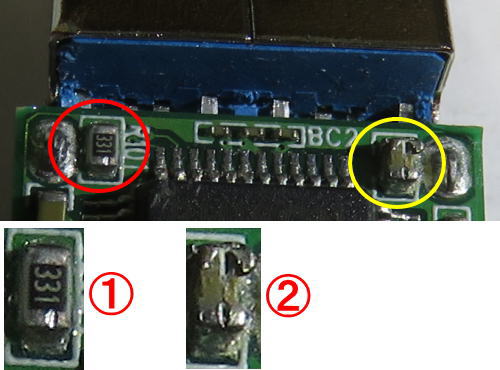

二番目の写真で、赤枠と黄色枠で囲んでいる部分です。
本来、この場所は赤枠で囲んでいるバイアス抵抗が付いています。黄色枠の部品をよく見ると割れています。①の部品は正常なバイアス抵抗ですが、②のバイアス抵抗は欠けています。
この抵抗器を交換すると無事に認識されました。

パソコンを落下させたときの衝撃でケースが外れ、この抵抗器も割れたようです。
軽度物理破損で８０００円を頂きました
