神奈川内からの依頼です
ＳＯＮＹ　４ギガＵＳＢメモリのコネクタの取れた依頼品です

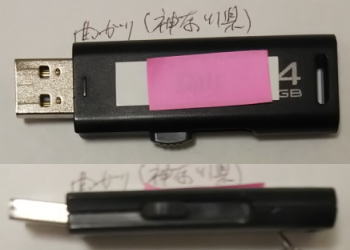

このＵＳＢメモリは一番目の写真のように少しだけ曲がっていました
この状態ではまだ、破損の状況は小さいように見えます

測定器でコネクタの導通を確認すると全てのコネクタの信号がありませんでした
顕微鏡で確認しても断線のの場所が見えません
どうやら、コネクタの内部で断線しているようでした

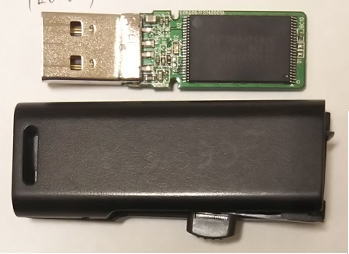

コネクタと基板の固定部分は明らかに曲げ戻した形跡が残っています

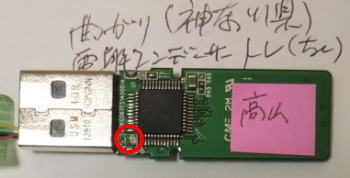

更に、顕微鏡で調べていくと、三番目の写真の赤丸の箇所に微小部品の取れた形跡があります
この箇所に何が付いていたのか？
回路的にこの部分はコンデンサが付いていたようです。それも、パワーコンデンサが付いていて、これが何かの拍子に取れてしまっています。
こんな場所のコンデンサが取れてしまう程の衝撃を受けたのか。

ケースはしっかり閉まっていたのに、こんな症状は初めて見ました。
また一つ新しい経験をしました。

データ取り出し用のコネクタを繋いでパソコンに取り付けると無事に動作しました。データを保存用のＵＳＢメモリに入れて完了です。
軽度物理破損で８０００円頂きました
