2020年10月21日 記事
ELECOMのスライド式USBメモリが認識されない。僅かに曲がっている

2020年10月21日(水)

福岡県内からの依頼です

依頼者様からELECOMのUSBメモリが認識されなくなったとのことでした。
電話頂いたときに曲がりなどの症状の有無を確認すると、ほんの僅か、曲がっているように見えるとのことでした。

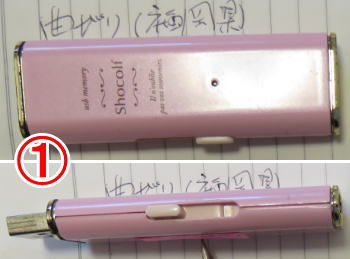

①の写真は送付されてきたUSBメモリの状態です。平面と側面の写真からは異常がみられません。

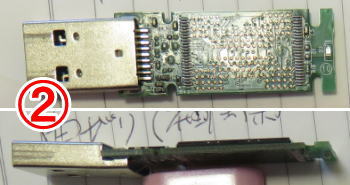

②の写真はケースから中の基板を取り出した状態です。
通常の調査の手順は殆どの場合、先ずは基板のコネクタ付け根の半田外れの有無を確認します。
これに異常がない場合は基板全体の半田外れやチップの破損などを目視し、それでも異常が見当たらなければ信号チェックに移ります。
今回の依頼品は顕微鏡による目視でコントローラの半田異常がみつかりました。

おそらく、依頼者様が気がつかなかったか、自然破損の可能性があります。

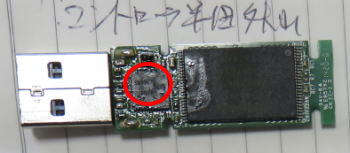

コントローラの場所は③の写真で赤丸を付けた部品です。

軽度物理破損で8000円頂きました
